ORVALDI Fortress Family 60-300kW
ORVALDI Fortress Online sērija nodrošina uzticamu un nepārtrauktu strāvas padevi sarežģītās industriālās vidēs, izmantojot modernu tiešsaistes dubultās konversijas tehnoloģiju. Tā modulārais dizains, vienkāršā apkope un intuitīvais 7 collu skārienjūtīgais LCD panelis nodrošina efektīvu darbību un nevainojamu integrāciju modernās rūpnieciskajās iekārtās.
PRODUKTA ĪPAŠĪBAS:
- Saderīgs ar litija jonu akumulatoru.
- Patiess dubultās konversijas tiešsaistes UPS.
- Augsts izejas jaudas koeficients 1,0.
- Plašs ieejas sprieguma diapazons (110-300 V maiņstrāvas).
- Modulāra konstrukcija mērogojamībai.
- Augsta pārslodzes jauda.
- Paralēlā dublēšanas iespēja garantēt garantētu jaudu.
- Savietojamība ar ģeneratoriem.
- Lietotājam draudzīgs LCD displejs.
- ECO režīms enerģijas taupīšanai.
PIELIETOJUMA SARAKSTS:
- Rūpnieciskās iekārtas
- Datu centri
- Medicīnas iekārtas
- Telekomunikāciju sistēmas
- Kritiskā infrastruktūra
- Lieljaudas serveri
Software - ViewPower
User Manual“AUGSTAS KVALITĀTES” OPCIJA:
ORVALDI saskaņā ar apdrošināšanas noteikumiem un nosacījumiem aizstās, salabos vai kompensēs ORVALDI produktus un/vai pievienotās ierīces, ja elektriskā pārsprieguma rezultātā radušies bojājumi. Maksimālā kopējā kompensējamā summa ir 5000Euro (pieci tūkstoši eiro).

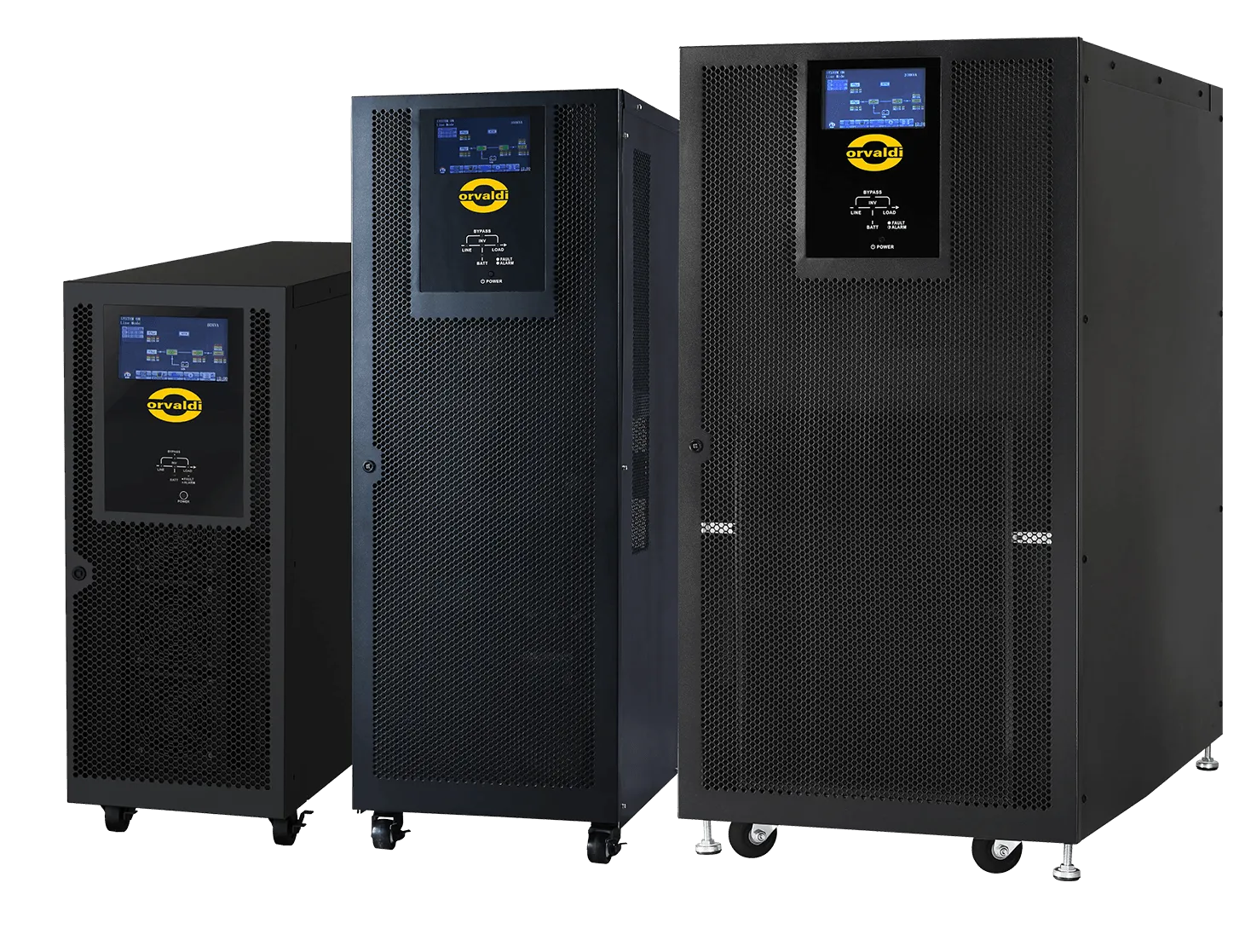

ORVALDI Fortress Family
ORVALDI Fortress Family sērija ir uzlabots barošanas risinājums, kas izstrādāts, lai nodrošinātu uzticamību un nepārtrauktu darbību pat visprasīgākajos rūpnieciskajos apstākļos. Pateicoties tiešsaistes dubultās konversijas tehnoloģijai, šie bloki nodrošina stabilu un drošu enerģijas padevi, novēršot datu zudumu un iekārtu bojājumu risku. Intuitīva saskarne un mūsdienīgs dizains padara šo UPS sistēmu lietošanu vienkāršu un efektīvu, savukārt to estētika lieliski papildina modernas rūpnieciskās telpas.
ORVALDI Fortress Online sērijas augsta mēroga mērogojamība un modulārais dizains nodrošina ērtu uzstādīšanu un apkopi, kā arī ātru pielāgošanos mainīgajām vajadzībām. Iebūvētais 7 collu skārienjūtīgais LCD panelis nodrošina lietotājiem pilnīgu piekļuvi galvenajai informācijai un funkcijām, uzlabojot elektroapgādes drošību un kontroli. Papildu funkcijas, piemēram, regulējama līdzstrāvas uzlādes strāva un saderība ar ģeneratoriem, padara šīs UPS sistēmas par ļoti daudzpusīgu un uzticamu izvēli jebkuram uzņēmumam.
 |
 |
 |
ORVALDIFortress
|
ORVALDIFortress
|
ORVALDIFortress
|
Monobloka UPS ar moduļu konstrukciju
Fortress Family ir inovatīvs risinājums monobloka UPS ar modulāru konstrukciju. Šāda konstrukcija ļauj viegli noņemt strāvas moduļus tehniskās apkopes veikšanai, tādējādi vienkāršojot apkopi un detaļu nomaiņu un samazinot dīkstāves laiku. Šī konfigurācija uzlabo visas barošanas sistēmas efektivitāti un uzticamību.
Ierīcē ORVALDI Fortress jums ir iespēja elastīgi izvēlēties starp diviem darbības režīmiem: pilna jauda vai dublētā konfigurācija ar vairākiem moduļiem. Rezerves režīmā moduļi darbojas paralēli, nodrošinot papildu aizsardzību kritiskajām slodzēm. Tas nozīmē, ka viena moduļa atteices gadījumā to automātiski pārņem otrs modulis, nodrošinot nepārtrauktu strāvas padevi un sistēmas uzticamību. Šis inteliģentais risinājums nodrošina visaugstāko aizsardzības līmeni, samazinot dīkstāves risku un uzlabojot jūsu galveno darbību drošību.
 |
 |
 |
ORVALDI
|
ORVALDI
|
ORVALDI
|
Topoloģija
ORVALDI Fortress Online sērijā tiek izmantota tiešsaistes dubultās pārveidošanas tehnoloģija, kas nodrošina nepārtrauktu un stabilu barošanas padevi, novēršot strāvas padeves pārtraukumu risku. Šī topoloģija aizsargā ierīces no jebkādiem elektrības traucējumiem, garantējot uzticamību un drošību. Tas ir ideāls risinājums sarežģītiem lietojumiem, kur nepārtraukta barošanas nepārtrauktība ir ļoti svarīga.

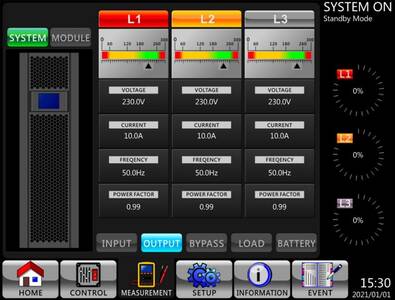

Displejs
7” LCD displejs, kas īpaši izstrādāts mūsu nepārtrauktās barošanas avotu sērijai. Šis krāsainais, skārienjutīgais panelis nodrošina intuitīvu piekļuvi visai galvenajai informācijai un ierīces funkcijām. Izmantojot skaidras piktogrammas, varat viegli pārbaudīt UPS pašreizējo darbības režīmu, akumulatora uzlādes līmeni un sistēmas slodzi. Displejs ļauj arī ātri nolasīt trauksmes signālus un brīdinājumus, nodrošinot papildu drošību un kontroli.

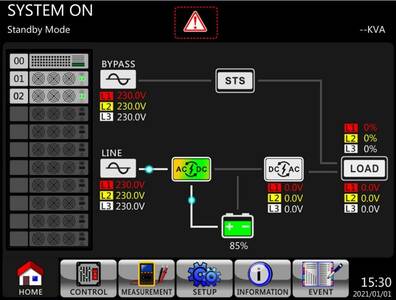

Trauksmes signāli un brīdinājumi
Ātra piekļuve trauksmes signāliem un brīdinājumiem ORVALDI Fortress Online sērijā nodrošina lietotājiem tūlītēju informāciju par jebkādām problēmām vai pārkāpumiem. Tas ļauj ātri reaģēt uz traucējumiem, uzlabojot energosistēmas drošību un uzticamību.
 |
 |

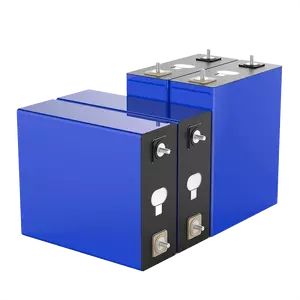

Saderīgs ar litija jonu akumulatoru
Saderīgs ar litija jonu akumulatoriem, kas nodrošina lielāku energoefektivitāti un ilgāku akumulatora darbības laiku. Šī savietojamība nodrošina uzticamākus un ilgtspējīgākus enerģijas dublēšanas risinājumus sarežģītiem rūpnieciskiem lietojumiem.
Attālā uzraudzība
Tīkla kontroles un uzraudzības funkcijas
- Ļauj vadīt un uzraudzīt vairākus UPS ierīces, izmantojot LAN un INTERNETU.
- Lietotājam draudzīgs enerģijas analīzes grafiks: notikumu statistika, vēsturisko datu grafiku eksports.
- Reāllaika dinamiskie UPS datu grafiki (spriegums, frekvence, slodzes līmenis, akumulatora līmenis).
- Droša operētājsistēmas izslēgšana un datu zaudēšanas novēršana strāvas padeves pārtraukuma gadījumā.
- Brīdinājuma paziņojumi caur skaņas signālu, apraides programmu, mobilās ziņojumlietotnes un e-pastu.
- Ieplānota UPS ieslēgšana/izslēgšana, akumulatora tests, programmējamo kontaktligzdu vadība un skaņas signāla vadība.
- Paroles aizsardzība un attālinātas piekļuves pārvaldība.
- Atbalsta VMware ESX un ESXi.
- Daudzvalodu atbalsts: angļu, vācu, franču, spāņu, itāļu, portugāļu, poļu, čehu, krievu, ukraiņu, turku, ķīniešu valoda.
UPS ir aprīkots ar USB un RS232 portiem, kā arī ar SNMP kartes slotu, kas ļauj veikt viegli pārvaldītu un attālinātu uzraudzību no datora, paaugstinot pievienoto ierīču drošību.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Vieda pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN un internetu. | Paplašināta pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN, internetu un SNMP karti. | SNMP Web Manager ir SNMP tīmekļa kartes pārvaldības programmatūra. Lietotāji var meklēt un pārvaldīt visas SNMP ierīces LAN tīklā, izmantojot šo saskarni. Pēc tam lietotājs var veikt dubultklikšķi uz ierīces, lai atvērtu tīmekļa servera uzraudzības lapu. |
Paralēlā konfigurācija
Atbalsta paralēlu darbību papildu jaudas vai dublēšanas nodrošināšanai, nodrošinot elastīgu izvietošanu.
TEHNISKIE DATI:
| Modelis | ORVALDI Fortress 60kW | ORVALDI Fortress 100-120kW | ORVALDI Fortress 200kW | ORVALDI Fortress 300kW | |
| ATKĀRTAJĀ JAUDA/AKTĪVĀ JAUDA* | 60 kVA/ 60 kW | 100 kVA/ 100 kW | 200 kVA/ 200 kW | 300 kVA/ 300 kW | |
| IEVADE | |||||
| Sprieguma diapazons | Jaudas zuduma apakšējā robeža | 110 VAC(Fāze-N) ± 3% pie 50% slodzes; 176 VAC (Fāze-N) 3% pie 100% slodzes. | |||
| Atjaunošanas sprieguma apakšējā robeža | +10V barošanas zuduma sprieguma apakšējā robeža | ||||
| Jaudas zuduma augšējā robeža | 300 VAC(L-N) ± 3% pie slodzes; 276 VAC(L-N) ± 3% pie 100% slodzes. | ||||
| Atjaunošanas sprieguma augšējā robeža | -10V barošanas zuduma sprieguma augšējā robeža | ||||
| Frekvenču diapazons | 46 Hz ~ 54 Hz @ 50 Hz | ||||
| Frekvenču diapazons | 56 Hz ~ 64 Hz @ 60 Hz | ||||
| Fāze | 3 fāzes ar nulles vadu | ||||
| Jaudas koeficients | ≥0,99 pie 100% slodzes | ||||
| IZEJA | |||||
| Izejas spriegums | 3 x 380/400/415 V maiņstrāva (3 fāzes+N) | ||||
| Maiņstrāvas sprieguma regulēšana | ± 1% tipisks (līdzsvarota slodze) ± 2% tipisks (nesabalansēta slodze) |
||||
| Frekvenču diapazons (sinhronizēts diapazons) | 46Hz ~ 54HZ @ sistēma 50Hz; 56Hz ~ 64HZ @ sistēma 60Hz |
||||
| Frekvenču diapazons (akumulatora darbības režīms) | 50 Hz ± 0,1 Hz vai 60 Hz ± 0,1 Hz | ||||
| Pārslodze | Maiņstrāvas tīkla darbības režīms | 100% ~ 110%: 60 min; 1105~125%: 10 min; 125% ~ 150%: 1 min; >150%: 200 ms | |||
| akumulatora darbības režīms | 100% ~ 110%: 60 min; 1105~125%: 10 min; 125% ~ 150%: 1 min; >150%: 200 ms | ||||
| Pašreizējais maksimuma koeficients | 3:1 maks | ||||
| Harmonisks kropļojums | ≤2% pie 100% Lineāra slodze; ≤5% pie 100% Nelineāra slodze | ||||
| Pārslēgšanās laiks | Tiešsaistes <> akumulators | 0 ms | |||
| Invertora <> akumulators | 0 ms (fāzes bloķēšanas atteices gadījumā ir <4 ms pārtraukums no invertora līdz apvadam) | ||||
| Invertors <> ECO | <10 ms | ||||
| EFEKTIVITĀTE | |||||
| Tiešsaistes režīms (tīkla darbība) | 95% | ||||
| Akumulatora darbības režīms | 94% | ||||
| AKUMULATORS | |||||
| Skaitīt | 32 ~ 40 (runājams) | ||||
| Uzlādes strāva (maks.) | 18A | 24A | 54A | 90A | |
| Uzlādes spriegums | 2,28 V/šūna (2,25–2,33 atlasāmi) | ||||
| FIZISKĀS | |||||
| Izmēri (G x S x W) (mm) | 1000x320x800 | 1000x430x1200 | 1000x600x1200 | 1100x600x1475 | |
| Neto svars (kg) | 88 | 169 | 249 | 396 | |
| VIDE | |||||
| Temperatūra | 0 ~ 40°C (akumulatora darbības laiks samazināsies pēc >25°C) | ||||
| Darbība ar mitrumu | <95% un nekondensējošs | ||||
| Darbības augstums | <1000 m*** | ||||
| Akustiskā līmeņa troksnis | Maks. 75 dB pie 1 metra | ||||
| VADĪBA | |||||
| Smarts RS-232 vai USB | Atbalsts operētājsistēmām Windows @ 2000/2003/XP/Vista/2008, Windows @ 7, Linux, Unix un MAC | ||||
| Izvēles SNMP vadība | Enerģijas pārvaldība no SNMP pārvaldnieka un tīmekļa pārlūkprogrammas | ||||
